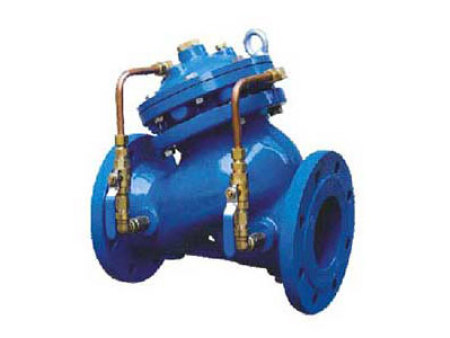

多功能水泵控制阀

多功能水泵控制阀的原理   (1)水泵启动前,阀门出口端压力作用在主阀板上,阀门处于关闭位置,同时膜片控制器的上腔连通压力水,下腔则与阀门进口端的低压相通。
留言咨询 更多信息
分享:
关键词: 多功能水泵控制阀

产品介绍

多功能水泵控制阀的原理

  (1)水泵启动前,阀门出口端压力作用在主阀板上,阀门处于关闭位置,同时膜片控制器的上腔连通压力水,下腔则与阀门进口端的低压相通。


  (2)水泵启动后,阀门进口压力逐渐升高,同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔,实现主阀板的缓慢开启,开启速度可通过控制阀进行调节。


  (3)水泵停机,阀门进口的压力降低,当接近零流量时,主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低,阀门出口端的压力水通过连接管进入膜片控制器上腔,下腔水通过阀门进口端的连接管压回至阀门进口端,缓闭阀板缓慢关闭,慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律,能有效地消除水锤。


多功能水泵控制阀的特点

  1、消除水锤效果好:将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。


  2、操作方便:只需操作水泵电机启闭按钮,阀门即按照水泵操作规程实现自动开闭。


  3、节能效果好:阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻。


多功能水泵控制阀的功能

  多功能水泵控制阀安装在水泵出口端,顺序实现缓慢开启、全开、速闭、缓闭等功能。用于高层建筑给水系统和其它给水系统的水泵出口管路上,防止和减弱水泵启闭时管线的水锤水击,防止水倒流保护水泵,维护管路安全。

多功能水泵控制阀的优点

  (1) 无需操作控制。利用水泵启停时阀门前后的水压差作为控制动力,具有随水泵的启闭而自动启闭的功能。


  (2) 阀门启闭动作过程能有效地因防止水锤压力波升高而产生的事故。据现场使用情况调查和实测,停泵水锤压力峰值均在工作压力的1.3倍以内。


  (3) 无需现场调试,适用工况范围广。


  (4) 基本无需维修。由于一阀替代三阀,维护维修工作量大大减少。


  (5) 阻力损失小。采用流线型、宽阀体设计,阻力损失比国外同类产品降低50%以上,如DN200产品在v=2m/s的经济流速工况时,多功能水泵控制阀损失为0.7m,而国外同类产品为1.5m。


多功能水泵控制阀的用途

  多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、化工、煤气、食品、医院、电站、核电等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中, 融电动阀、止回阀和水锤消除器三种设备的功能于一体,能有效地提高系统安全可靠性,满足系统自动化控制要求。
